Panduan Dasar Setting Jaringan Komputer Lokal ( LAN – Local Area Network ) di Windows XP
Mengenal LAN
TCP/IP (Transmission Control Protocol/Internet Protocol) adalah sekelompok protokol yang mengatur komunikasi data komputer di internet. Komputer-komputer yang terhubung ke internet berkomunikasi dengan protokol TCP/IP, karena menggunakan bahasa yang sama perbedaan jenis komputer dan sistem operasi tidak menjadi masalah. Komputer PC dengan sistem operasi Windows dapat berkomunikasi dengan komputer Macintosh atau dengan Sun SPARC yang menjalankan solaris. Jadi, jika sebuah komputer menggunakan protokol TCP/IP dan terhubung langsung ke internet, maka komputer tersebut dapat berhubungan dengan komputer di belahan dunia mana pun yang juga terhubung ke internet
Ciri-ciri jaringan komputer:
1. berbagi perangkat keras (hardware).
2. berbagi perangkat lunak (software).
3. berbagi saluran komunikasi (internet).
4. berbagi data dengan mudah.
5. memudahkan komunikasi antar pemakai jaringan.
Local Area Network (LAN) adalah sejumlah komputer yang saling dihubungkan bersama di dalam satu areal tertentu yang tidak begitu luas, seperti di dalam satu kantor atau gedung. Secara garis besar terdapat dua tipe jaringan atau LAN, yaitu jaringan Peer to Peer dan jaringan Client-Server.
Pada jaringan peer to peer, setiap komputer yang terhubung ke jaringan dapat bertindak baik sebagai workstation maupun server. Sedangkan pada jaringan Client-Server, hanya satu komputer yang bertugas sebagai server dan komputer lain berperan sebagai workstation. Antara dua tipe jaringan tersebut masing-masing memiliki keunggulan dan kelemahan, di mana masing-masing akan dijelaskan.
LAN tersusun dari beberapa elemen dasar yang meliputi komponen hardware dan software, yaitu :
Personal Computer (PC), Network Interface Card (NIC), Kabel, Topologi jaringan
Personal Komputer (PC)
Tipe personal komputer yang digunakan di dalam jaringan akan sangat menentukan unjuk kerja dari jaringan tersebut. Komputer dengan unjuk kerja tinggi akan mampu mengirim dan mengakses data dalam jaringan dengan cepat. Di dalam jaringan tipe Client-Server, komputer yang difungsikan sebagai server mutlak harus memiliki unjuk kerja yang lebih tinggi dibandingkan komputerkomputer lain sebagai workstation-nya, karena server akan bertugas menyediakan fasilitas dan mengelola operasional jaringan tersebut.
Network Interface Card (NIC)
Berdasarkan tipe bus, ada beberapa tipe network interface card (nic) atau network card, yaitu ISA dan PCI.
Saat ini terdapat jenis network card yang banyak digunakan, yaitu PCI
Gambar Jenis kartu jaringan Ethernet
Tipe Pengkabelan
Terdapat beberapa tipe pengkabelan yang biasa digunakan dan dapat digunakan untuk mengaplikasikan Jaringan, yaitu:
Saat ini ada beberapa grade, atau kategori dari kabel twisted pair. Kategori 5 adalah yang paling reliable dan memiliki kompabilitas yang tinggi, dan yang paling disarankan. Berjalan baik pada 10Mbps dan Fast Ethernet (100Mbps). Kabel kategori 5 dapat dibuat straight-through atau crossed.
Kabel straight through digunakan untuk menghubungkan komputer ke HUB. Kabel crossed digunakan untuk menghubungkan HUB ke HUB dan Modem Broadband lansung ke PC (tanpa HUB). Panjang kabel maksimum kabel Twisted-Pair adalah 100 m.
Protokol TCP/IP
Karena penting peranannya pada sistem operasi Windows dan juga karena protokol TCP/IP merupakan protokol pilihan (default) dari Windows. Protokol TCP berada pada lapisan Transport model OSI (Open System Interconnection), sedangkan IP berada pada lapisan Network mode OSI
IP Address
IP address adalah alamat yang diberikan pada jaringan komputer dan peralatan jaringan yang menggunakan protokol TCP/IP. IP address terdiri atas 32 bit angka biner yang dapat dituliskan sebagai empat kelompok angka desimal yang dipisahkan oleh tanda titik seperti 192.168.0.1.
Network ID Host ID
IP address terdiri atas dua bagian yaitu network ID dan host ID, dimana network ID menentukan alamat jaringan komputer, sedangkan host ID menentukan alamat host (komputer, router, switch). Oleh sebab itu IP address memberikan alamat lengkap suatu host beserta alamat jaringan di mana host itu berada.
Kelas-kelas IP Address
Untuk mempermudah pemakaian, bergantung pada kebutuhan pemakai, IP address dibagi dalam tiga kelas seperti diperlihatkan pada tabel 1.2.
Kelas Network ID Host ID Default Subnet Mask
A xxx.0.0.1 s/d xxx.255.255.254 – Defaul subnet mask : 255.0.0.0
B xxx.xxx.0.1 s/d xxx.xxx.255.254 – Defaul subnet mask : 255.255.0.0
C xxx.xxx.xxx.1 s/d xxx.xxx.xxx.254 – Defaul subnet mask : 255.255.255.0
IP address kelas A diberikan untuk jaringan dengan jumlah host yang sangat besar. Range IP 1.xxx.xxx.xxx. – 126.xxx.xxx.xxx, terdapat 16.777.214 (16 juta) IP address pada tiap kelas A. IP address kelas A diberikan untuk jaringan dengan jumlah host yang sangat besar. Pada IP address kelas A, network ID ialah 8 bit pertama, sedangkan host ID ialah 24 bit berikutnya.
Dengan demikian, cara membaca IP address kelas A, misalnya 113.46.5.6 ialah:
Network ID = 113
Host ID = 46.5.6
Sehingga IP address diatas berarti host nomor 46.5.6 pada network nomor 113.
IP address kelas B biasanya dialokasikan untuk jaringan berukuran sedang dan besar. Pada IP address kelas B, network ID ialah 16 bit pertama, sedangkan host ID ialah 16 bit berikutnya.
Dengan demikian, cara membaca IP address kelas B, misalnya 132.92.121.1
Network ID = 132.92
Host ID = 121.1
Sehingga IP address di atas berarti host nomor 121.1 pada network nomor 132.92. dengan panjang host ID 16 bit, network dengan IP address kelas B dapat menampung sekitar 65000 host. Range IP 128.0.xxx.xxx – 191.255.xxx.xxx
IP address kelas C awalnya digunakan untuk jaringan berukuran kecil (LAN). Host ID ialah 8 bit terakhir. Dengan konfigurasi ini, bisa dibentuk sekitar 2 juta network dengan masing-masing network memiliki 256 IP address. Range IP 192.0.0.xxx – 223.255.255.x.
Pengalokasian IP address pada dasarnya ialah proses memilih network Id dan host ID yang tepat untuk suatu jaringan. Tepat atau tidaknya konfigurasi ini tergantung dari tujuan yang hendak dicapai, yaitu mengalokasikan IP address seefisien mungkin.
Domain Name System (DNS)
Domain Name System (DNS) adalah suatu sistem yang memungkinkan nama suatu host pada jaringan komputer atau internet ditranslasikan menjadi IP address. Dalam pemberian nama, DNS menggunakan arsitektur hierarki.
1. Root-level domain: merupakan tingkat teratas yang ditampilkan sebagai tanda titik (.).
2. Top level domain: kode kategori organisasi atau negara misalnya: .com untuk dipakai oleh perusahaan; .edu untuk dipakai oleh perguruan tinggi; .gov untuk dipakai oleh badan pemerintahan. Selain itu untuk membedakan pemakaian nama oleh suatu negara dengan negara lain digunakan tanda misalnya .id untuk Indonesia atau .au untuk australia.
3. Second level domain: merupakan nama untuk organisasi atau perusahaan, misalnya : microsoft.com; yahoo.com, dan lain-lain.
DHCP (Dynamic Host Configuration Protocol)
IP address dan subnet mask dapat diberikan secara otomatis menggunakan Dynamic Host
Configuration Protocol atau diisi secara manual. DHCP berfungsi untuk memberikan IP address secara otomatis pada komputer yang menggunakan protokol TCP/IP. DHCP bekerja dengan relasi client-server, dimana DHCP server menyediakan suatu kelompok IP address yang dapat diberikan pada DHCP client. Dalam memberikan IP address ini, DHCP hanya meminjamkan IP address tersebut. Jadi pemberian IP address ini berlangsung secara dinamis.
Topologi Jaringan adalah gambaran secara fisik dari pola hubungan antara komponen-komponen jaringan, yang meliputi server, workstation, hub dan pengkabelannnya. Terdapat tiga macam topologi jaringan umum digunakan, yaitu Bus, Star dan Ring.
Topologi Bus
Pada topologi Bus digunakan sebuah kabel tunggal atau kabel pusat di mana seluruh workstation dan server dihubungkan. Keunggulan topologi Bus adalah pengembangan jaringan atau penambahan workstation baru dapat dilakukan dengan mudah tanpa mengganggu workstation lain. Kelemahan dari topologi ini adalah bila terdapat gangguan di sepanjang kabel pusat maka keseluruhan jaringan akan mengalami gangguan.
1. Topologi Star
Pada topologi Star, masing-masing workstation dihubungkan secara langsung ke server atau hub. Keunggulan dari topologi tipe Star ini adalah bahwa dengan adanya kabel tersendiri untuk setiap workstation ke server, maka bandwidth atau lebar jalur komunikasi dalam kabel akan semakin lebar sehingga akan meningkatkan unjuk kerja jaringan secara keseluruhan. Dan juga bila terdapat gangguan di suatu jalur kabel maka gangguan hanya akan terjadi dalam komunikasi antara workstation yang bersangkutan dengan server, jaringan secara keseluruhan tidak mengalami gangguan. Kelemahan dari topologi Star adalah kebutuhan kabel yang lebih besar dibandingkan dengan topologi lainnya.
2. Topologi Ring
Di dalam topologi Ring semua workstation dan server dihubungkan sehingga terbentuk suatu pola lingkaran atau cincin. Tiap workstation ataupun server akan menerima dan melewatkan informasi dari satu komputer ke komputer lain, bila alamat- alamat yang dimaksud sesuai maka informasi diterima dan bila tidak informasi akan dilewatkan.
Kelemahan dari topologi ini adalah setiap node dalam jaringan akan selalu ikut serta mengelola informasi yang dilewatkan dalam jaringan, sehingga bila terdapat gangguan di suatu node maka seluruh jaringan akan terganggu.
Keunggulan topologi Ring adalah tidak terjadinya collision atau tabrakan pengiriman data seperti pada topologi Bus, karena hanya satu node dapat mengirimkan data pada suatu saat.
Network Adapter Card (LAN Card)
Setiap network card akan memiliki driver atau program yang berfungsi untuk mengaktifkan dan mengkonfigurasi network adapter tersebut disesuaikan dengan lingkungan dimana network card tersebut dipasang agar dapat digunakan untuk melakukan komunikasi data.
Sistem Operasi Jaringan
Untuk mengelola suatu jaringan diperlukan adanya sistem operasi jaringan. Sistem operasi jaringan dibedakan menjadi dua berdasarkan tipe jaringannnya, yaitu sistem operasi client-server dan system operasi jaringan peer to peer.
1. Jaringan Client-Server
Server adalah komputer yang menyediakan fasilitas bagi komputer-komputer lain didalam jaringan dan client adalah komputer-komputer yang menerima atau menggunakan fasilitas yang disediakan oleh server. Server dijaringan tipe client-server disebut dengan Dedicated Server karena murni berperan sebagai server yang menyediakan fasilitas kepada workstation dan server tersebut tidak dapat berperan sebagai workstation.
Keunggulan
1. Biaya operasional relatif lebih mahal.
2. Diperlukan adanya satu komputer khusus yang berkemampuan lebih untuk ditugaskan sebagai server.
3. Kelangsungan jaringan sangat tergantung pada server. Bila server mengalami gangguan maka secara keseluruhan jaringan akan terganggu.
Prosedur yang dilakukan untuk mengkonfigurasi Network Adapter Card (bisa dilihat di gambar seperti diatas).
1. Click Start à Setting à Control Panel sampai keluar kotak dialog Control Panel (seperti terlihat digambar dibawah ini)
2. Double-Click Icon Network Connection sampai keluar kotak dialog Network Connection
3. Double-click Icon Local Area Connection sampai keluar kotak dialog Local Connection Area Status
4. Click Properties sampai keluar kotak dialog Local Area Connection Properties
5. Double-Click Internet Protocol (TCP/IP) yang ada di dalam kotak dialog Local Area Connection Properties sampai keluar kotak dialog baru : Internet Protocol (TCP/IP) Protocol
Masukkan data-data IP Address seperti gambar diatas. Data IP Address setiap UAD akan berbeda-beda dan unik (tidak boleh sama antara satu AUD Kampus III dengan UAD Kampus lain ). Data IP Address ini, nanti akan diberikan saat instalasi Broadband selesai (saat aktifasi jaringan)
Data-data IP Address yang paling diperlukan oleh setiap PC yang akan disetting di setiap remote UAD adalah sbb :
1. Default Gateway à IP Address dari modem Broadband. Diberikan menyusul saat aktifasi.
2. IP Address à IP Address ini merupakan satu class dengan IP Modem Broadband (IP Default Gateway) nantinya.
3. Subnet Mask à Data Blok IP yang akan diberikan, mestilah meng-ingclude-kan data Subnet Mask ini.
4. Setelah data-data setting TCP/IP ini dimasukkan, click OK untuk menutup kotak dialog Internet Connection (TCP/IP) Properties
5. click OK untuk menutup kotak dialog “Local Area Connection Properties”
6. Click Star à Run à sampai keluar kotak dialog RUN, dan ketikkan CMD sampai keluar kotak dialog baru “command”
7. Di kotak dialog “Command” tadi, ketikkan : ipconfig
Jika Ethernet dari computer belum tersambung dengan LAN, akan keluar hasil seperti gambar dibawah.
7.1. Jika dilakukan test PING saat kondisi Komputer belum tersambung ke LAN, akan didapat hasil seperti gambar dibawah.
7.2. Setelah computer tersambung ke LAN, ketik IPCONFIG /ALL untuk melihat IP Address yang terpasang di Komputer user tersebut. Hasilnya bisa dilihat seperti gambar dibawah ini.
Jika didapatkan hasil ping test (Request timed out), Kemungkinan ada problem di jaringan Lokal.
Kemungkinan problem ada bisa dari sbb :
- Konektor kabel jaringan (kabel LAN) terpasang kurang kencang. à Kencangkan koneksi pemasangan kabel LAN ke port Hub Ethernet dan ke Card PC LAN
- Kabel LAN yang tidak bagus (ada pin-pin koneksi kabel yang putus ditengah) Ganti dengan kabel LAN lain yang bagus
- Port Hub Ethernet yang tidak bagus (longgar atau bad contact) à Coba pindah port
Jika didapatkan hasil ping test seperti gambar diatas (Reply from x.x.x.x ), bisa dipastikan bahwa jaringan beroperasi dengan normal.
Setiap user jaringan di remote UAD, diharapkan paling tidak, bisa melakukan action seperti diatas. Target user di UAD adalah memastikan jaringan local LAN terhubung dengan IP Ethernet dari Modem Broadband yang merupakan Gateway jaringan UAD menuju Jaringan Server UAD Pusat dan Internet.
Jika PC user telah bisa melakukan ping test seperti diatas, dan mendapatkan hasil Reply from x.x.x.x à (Ip modem), maka bisa dipastikan jaringan LAN di UAD tersebut tidak ada masalah.
Setelah memastikan di jaringan LAN tersebut tidak bermasalah, user di UAD diarahkan untuk melakukan TEST PING IP Address Server Pusat. Cara melakukan test ping ini sama dengan melakukan test ping IP Modem di jaringan local. Perbedaannya hanya di IP ADDRESS yang akan di ping dimasukkan IP Address computer yang ada di kantor pusat, atau IP Address yang ada di internet. Selanjutnya dilakuka test aplikasi – aplikasi internet.
TCP/IP (Transmission Control Protocol/Internet Protocol) adalah sekelompok protokol yang mengatur komunikasi data komputer di internet. Komputer-komputer yang terhubung ke internet berkomunikasi dengan protokol TCP/IP, karena menggunakan bahasa yang sama perbedaan jenis komputer dan sistem operasi tidak menjadi masalah. Komputer PC dengan sistem operasi Windows dapat berkomunikasi dengan komputer Macintosh atau dengan Sun SPARC yang menjalankan solaris. Jadi, jika sebuah komputer menggunakan protokol TCP/IP dan terhubung langsung ke internet, maka komputer tersebut dapat berhubungan dengan komputer di belahan dunia mana pun yang juga terhubung ke internet
Ciri-ciri jaringan komputer:
1. berbagi perangkat keras (hardware).
2. berbagi perangkat lunak (software).
3. berbagi saluran komunikasi (internet).
4. berbagi data dengan mudah.
5. memudahkan komunikasi antar pemakai jaringan.
Local Area Network (LAN) adalah sejumlah komputer yang saling dihubungkan bersama di dalam satu areal tertentu yang tidak begitu luas, seperti di dalam satu kantor atau gedung. Secara garis besar terdapat dua tipe jaringan atau LAN, yaitu jaringan Peer to Peer dan jaringan Client-Server.
Pada jaringan peer to peer, setiap komputer yang terhubung ke jaringan dapat bertindak baik sebagai workstation maupun server. Sedangkan pada jaringan Client-Server, hanya satu komputer yang bertugas sebagai server dan komputer lain berperan sebagai workstation. Antara dua tipe jaringan tersebut masing-masing memiliki keunggulan dan kelemahan, di mana masing-masing akan dijelaskan.
LAN tersusun dari beberapa elemen dasar yang meliputi komponen hardware dan software, yaitu :
- Komponen Fisik
Personal Computer (PC), Network Interface Card (NIC), Kabel, Topologi jaringan
- Komponen Software
Personal Komputer (PC)
Tipe personal komputer yang digunakan di dalam jaringan akan sangat menentukan unjuk kerja dari jaringan tersebut. Komputer dengan unjuk kerja tinggi akan mampu mengirim dan mengakses data dalam jaringan dengan cepat. Di dalam jaringan tipe Client-Server, komputer yang difungsikan sebagai server mutlak harus memiliki unjuk kerja yang lebih tinggi dibandingkan komputerkomputer lain sebagai workstation-nya, karena server akan bertugas menyediakan fasilitas dan mengelola operasional jaringan tersebut.
Network Interface Card (NIC)
Berdasarkan tipe bus, ada beberapa tipe network interface card (nic) atau network card, yaitu ISA dan PCI.
Saat ini terdapat jenis network card yang banyak digunakan, yaitu PCI
Gambar Jenis kartu jaringan Ethernet
Tipe Pengkabelan
Terdapat beberapa tipe pengkabelan yang biasa digunakan dan dapat digunakan untuk mengaplikasikan Jaringan, yaitu:
- Thin Ethernet (Thinnet)
- Thick Ethernet (Thicknet)
- Twisted Pair Ethernet
Saat ini ada beberapa grade, atau kategori dari kabel twisted pair. Kategori 5 adalah yang paling reliable dan memiliki kompabilitas yang tinggi, dan yang paling disarankan. Berjalan baik pada 10Mbps dan Fast Ethernet (100Mbps). Kabel kategori 5 dapat dibuat straight-through atau crossed.
Kabel straight through digunakan untuk menghubungkan komputer ke HUB. Kabel crossed digunakan untuk menghubungkan HUB ke HUB dan Modem Broadband lansung ke PC (tanpa HUB). Panjang kabel maksimum kabel Twisted-Pair adalah 100 m.
- Fiber Optic
Protokol TCP/IP
Karena penting peranannya pada sistem operasi Windows dan juga karena protokol TCP/IP merupakan protokol pilihan (default) dari Windows. Protokol TCP berada pada lapisan Transport model OSI (Open System Interconnection), sedangkan IP berada pada lapisan Network mode OSI
IP Address
IP address adalah alamat yang diberikan pada jaringan komputer dan peralatan jaringan yang menggunakan protokol TCP/IP. IP address terdiri atas 32 bit angka biner yang dapat dituliskan sebagai empat kelompok angka desimal yang dipisahkan oleh tanda titik seperti 192.168.0.1.
Network ID Host ID
IP address terdiri atas dua bagian yaitu network ID dan host ID, dimana network ID menentukan alamat jaringan komputer, sedangkan host ID menentukan alamat host (komputer, router, switch). Oleh sebab itu IP address memberikan alamat lengkap suatu host beserta alamat jaringan di mana host itu berada.
Kelas-kelas IP Address
Untuk mempermudah pemakaian, bergantung pada kebutuhan pemakai, IP address dibagi dalam tiga kelas seperti diperlihatkan pada tabel 1.2.
Kelas Network ID Host ID Default Subnet Mask
A xxx.0.0.1 s/d xxx.255.255.254 – Defaul subnet mask : 255.0.0.0
B xxx.xxx.0.1 s/d xxx.xxx.255.254 – Defaul subnet mask : 255.255.0.0
C xxx.xxx.xxx.1 s/d xxx.xxx.xxx.254 – Defaul subnet mask : 255.255.255.0
IP address kelas A diberikan untuk jaringan dengan jumlah host yang sangat besar. Range IP 1.xxx.xxx.xxx. – 126.xxx.xxx.xxx, terdapat 16.777.214 (16 juta) IP address pada tiap kelas A. IP address kelas A diberikan untuk jaringan dengan jumlah host yang sangat besar. Pada IP address kelas A, network ID ialah 8 bit pertama, sedangkan host ID ialah 24 bit berikutnya.
Dengan demikian, cara membaca IP address kelas A, misalnya 113.46.5.6 ialah:
Network ID = 113
Host ID = 46.5.6
Sehingga IP address diatas berarti host nomor 46.5.6 pada network nomor 113.
IP address kelas B biasanya dialokasikan untuk jaringan berukuran sedang dan besar. Pada IP address kelas B, network ID ialah 16 bit pertama, sedangkan host ID ialah 16 bit berikutnya.
Dengan demikian, cara membaca IP address kelas B, misalnya 132.92.121.1
Network ID = 132.92
Host ID = 121.1
Sehingga IP address di atas berarti host nomor 121.1 pada network nomor 132.92. dengan panjang host ID 16 bit, network dengan IP address kelas B dapat menampung sekitar 65000 host. Range IP 128.0.xxx.xxx – 191.255.xxx.xxx
IP address kelas C awalnya digunakan untuk jaringan berukuran kecil (LAN). Host ID ialah 8 bit terakhir. Dengan konfigurasi ini, bisa dibentuk sekitar 2 juta network dengan masing-masing network memiliki 256 IP address. Range IP 192.0.0.xxx – 223.255.255.x.
Pengalokasian IP address pada dasarnya ialah proses memilih network Id dan host ID yang tepat untuk suatu jaringan. Tepat atau tidaknya konfigurasi ini tergantung dari tujuan yang hendak dicapai, yaitu mengalokasikan IP address seefisien mungkin.
Domain Name System (DNS)
Domain Name System (DNS) adalah suatu sistem yang memungkinkan nama suatu host pada jaringan komputer atau internet ditranslasikan menjadi IP address. Dalam pemberian nama, DNS menggunakan arsitektur hierarki.
1. Root-level domain: merupakan tingkat teratas yang ditampilkan sebagai tanda titik (.).
2. Top level domain: kode kategori organisasi atau negara misalnya: .com untuk dipakai oleh perusahaan; .edu untuk dipakai oleh perguruan tinggi; .gov untuk dipakai oleh badan pemerintahan. Selain itu untuk membedakan pemakaian nama oleh suatu negara dengan negara lain digunakan tanda misalnya .id untuk Indonesia atau .au untuk australia.
3. Second level domain: merupakan nama untuk organisasi atau perusahaan, misalnya : microsoft.com; yahoo.com, dan lain-lain.
DHCP (Dynamic Host Configuration Protocol)
IP address dan subnet mask dapat diberikan secara otomatis menggunakan Dynamic Host
Configuration Protocol atau diisi secara manual. DHCP berfungsi untuk memberikan IP address secara otomatis pada komputer yang menggunakan protokol TCP/IP. DHCP bekerja dengan relasi client-server, dimana DHCP server menyediakan suatu kelompok IP address yang dapat diberikan pada DHCP client. Dalam memberikan IP address ini, DHCP hanya meminjamkan IP address tersebut. Jadi pemberian IP address ini berlangsung secara dinamis.
Topologi Jaringan adalah gambaran secara fisik dari pola hubungan antara komponen-komponen jaringan, yang meliputi server, workstation, hub dan pengkabelannnya. Terdapat tiga macam topologi jaringan umum digunakan, yaitu Bus, Star dan Ring.
Topologi Bus
Pada topologi Bus digunakan sebuah kabel tunggal atau kabel pusat di mana seluruh workstation dan server dihubungkan. Keunggulan topologi Bus adalah pengembangan jaringan atau penambahan workstation baru dapat dilakukan dengan mudah tanpa mengganggu workstation lain. Kelemahan dari topologi ini adalah bila terdapat gangguan di sepanjang kabel pusat maka keseluruhan jaringan akan mengalami gangguan.
1. Topologi Star
Pada topologi Star, masing-masing workstation dihubungkan secara langsung ke server atau hub. Keunggulan dari topologi tipe Star ini adalah bahwa dengan adanya kabel tersendiri untuk setiap workstation ke server, maka bandwidth atau lebar jalur komunikasi dalam kabel akan semakin lebar sehingga akan meningkatkan unjuk kerja jaringan secara keseluruhan. Dan juga bila terdapat gangguan di suatu jalur kabel maka gangguan hanya akan terjadi dalam komunikasi antara workstation yang bersangkutan dengan server, jaringan secara keseluruhan tidak mengalami gangguan. Kelemahan dari topologi Star adalah kebutuhan kabel yang lebih besar dibandingkan dengan topologi lainnya.
2. Topologi Ring
Di dalam topologi Ring semua workstation dan server dihubungkan sehingga terbentuk suatu pola lingkaran atau cincin. Tiap workstation ataupun server akan menerima dan melewatkan informasi dari satu komputer ke komputer lain, bila alamat- alamat yang dimaksud sesuai maka informasi diterima dan bila tidak informasi akan dilewatkan.
Kelemahan dari topologi ini adalah setiap node dalam jaringan akan selalu ikut serta mengelola informasi yang dilewatkan dalam jaringan, sehingga bila terdapat gangguan di suatu node maka seluruh jaringan akan terganggu.
Keunggulan topologi Ring adalah tidak terjadinya collision atau tabrakan pengiriman data seperti pada topologi Bus, karena hanya satu node dapat mengirimkan data pada suatu saat.
Network Adapter Card (LAN Card)
Setiap network card akan memiliki driver atau program yang berfungsi untuk mengaktifkan dan mengkonfigurasi network adapter tersebut disesuaikan dengan lingkungan dimana network card tersebut dipasang agar dapat digunakan untuk melakukan komunikasi data.
Sistem Operasi Jaringan
Untuk mengelola suatu jaringan diperlukan adanya sistem operasi jaringan. Sistem operasi jaringan dibedakan menjadi dua berdasarkan tipe jaringannnya, yaitu sistem operasi client-server dan system operasi jaringan peer to peer.
1. Jaringan Client-Server
Server adalah komputer yang menyediakan fasilitas bagi komputer-komputer lain didalam jaringan dan client adalah komputer-komputer yang menerima atau menggunakan fasilitas yang disediakan oleh server. Server dijaringan tipe client-server disebut dengan Dedicated Server karena murni berperan sebagai server yang menyediakan fasilitas kepada workstation dan server tersebut tidak dapat berperan sebagai workstation.
Keunggulan
- Kecepatan akses lebih tinggi karena penyediaan fasilitas jaringan dan pengelolaannya dilakukan secara khusus oleh satu komputer (server) yang tidak dibebani dengan tugas lain sebagai workstation.
- Sistem keamanan dan administrasi jaringan lebih baik, karena terdapat seorang pemakai yang bertugas sebagai administrator jaringan, yang mengelola administrasi dan sistem keamanan jaringan.
- Sistem backup data lebih baik, karena pada jaringan client-server backup dilakukan terpusat di server, yang akan membackup seluruh data yang digunakan di dalam jaringan.
1. Biaya operasional relatif lebih mahal.
2. Diperlukan adanya satu komputer khusus yang berkemampuan lebih untuk ditugaskan sebagai server.
3. Kelangsungan jaringan sangat tergantung pada server. Bila server mengalami gangguan maka secara keseluruhan jaringan akan terganggu.
2.1. Setting Jaringan Komputer Lokal (LAN – Local Area Network) menggunakan Windows XP
Prosedur yang dilakukan untuk mengkonfigurasi Network Adapter Card (bisa dilihat di gambar seperti diatas).
1. Click Start à Setting à Control Panel sampai keluar kotak dialog Control Panel (seperti terlihat digambar dibawah ini)
2. Double-Click Icon Network Connection sampai keluar kotak dialog Network Connection
3. Double-click Icon Local Area Connection sampai keluar kotak dialog Local Connection Area Status
4. Click Properties sampai keluar kotak dialog Local Area Connection Properties
5. Double-Click Internet Protocol (TCP/IP) yang ada di dalam kotak dialog Local Area Connection Properties sampai keluar kotak dialog baru : Internet Protocol (TCP/IP) Protocol
Masukkan data-data IP Address seperti gambar diatas. Data IP Address setiap UAD akan berbeda-beda dan unik (tidak boleh sama antara satu AUD Kampus III dengan UAD Kampus lain ). Data IP Address ini, nanti akan diberikan saat instalasi Broadband selesai (saat aktifasi jaringan)
Data-data IP Address yang paling diperlukan oleh setiap PC yang akan disetting di setiap remote UAD adalah sbb :
1. Default Gateway à IP Address dari modem Broadband. Diberikan menyusul saat aktifasi.
2. IP Address à IP Address ini merupakan satu class dengan IP Modem Broadband (IP Default Gateway) nantinya.
3. Subnet Mask à Data Blok IP yang akan diberikan, mestilah meng-ingclude-kan data Subnet Mask ini.
4. Setelah data-data setting TCP/IP ini dimasukkan, click OK untuk menutup kotak dialog Internet Connection (TCP/IP) Properties
5. click OK untuk menutup kotak dialog “Local Area Connection Properties”
6. Click Star à Run à sampai keluar kotak dialog RUN, dan ketikkan CMD sampai keluar kotak dialog baru “command”
7. Di kotak dialog “Command” tadi, ketikkan : ipconfig
Jika Ethernet dari computer belum tersambung dengan LAN, akan keluar hasil seperti gambar dibawah.
7.1. Jika dilakukan test PING saat kondisi Komputer belum tersambung ke LAN, akan didapat hasil seperti gambar dibawah.
7.2. Setelah computer tersambung ke LAN, ketik IPCONFIG /ALL untuk melihat IP Address yang terpasang di Komputer user tersebut. Hasilnya bisa dilihat seperti gambar dibawah ini.
Jika didapatkan hasil ping test (Request timed out), Kemungkinan ada problem di jaringan Lokal.
Kemungkinan problem ada bisa dari sbb :
- Konektor kabel jaringan (kabel LAN) terpasang kurang kencang. à Kencangkan koneksi pemasangan kabel LAN ke port Hub Ethernet dan ke Card PC LAN
- Kabel LAN yang tidak bagus (ada pin-pin koneksi kabel yang putus ditengah) Ganti dengan kabel LAN lain yang bagus
- Port Hub Ethernet yang tidak bagus (longgar atau bad contact) à Coba pindah port
Jika didapatkan hasil ping test seperti gambar diatas (Reply from x.x.x.x ), bisa dipastikan bahwa jaringan beroperasi dengan normal.
Setiap user jaringan di remote UAD, diharapkan paling tidak, bisa melakukan action seperti diatas. Target user di UAD adalah memastikan jaringan local LAN terhubung dengan IP Ethernet dari Modem Broadband yang merupakan Gateway jaringan UAD menuju Jaringan Server UAD Pusat dan Internet.
Jika PC user telah bisa melakukan ping test seperti diatas, dan mendapatkan hasil Reply from x.x.x.x à (Ip modem), maka bisa dipastikan jaringan LAN di UAD tersebut tidak ada masalah.
Setelah memastikan di jaringan LAN tersebut tidak bermasalah, user di UAD diarahkan untuk melakukan TEST PING IP Address Server Pusat. Cara melakukan test ping ini sama dengan melakukan test ping IP Modem di jaringan local. Perbedaannya hanya di IP ADDRESS yang akan di ping dimasukkan IP Address computer yang ada di kantor pusat, atau IP Address yang ada di internet. Selanjutnya dilakuka test aplikasi – aplikasi internet.
Kesabaran Berbuah Kebahagiaan
Kebosanan dapat membuat orang tidak sabaran. Jika Anda menunggu
sesuatu hal dan yang Anda pikirkan hanyalah jam di dinding, maka
cobalah untuk tetap sabar menunggu. Anda dapat menghabiskan waktu dan
rasa bosan dengan membaca buku atau mengisi TTS. Atau jika memang Anda
tidak ada hal yang bisa dikerjakan, maka cobalah untuk menghargai
fakta bahwa Anda memang tidak ada kerjaan. Anda dapat menyadari bahwa
masih banyak orang lain yang tidak mempunyai waktu untuk tidak
melakukan apa-apa.
Sekali Anda dapat mengubah kebiasaan di atas, maka Anda dapat menemukan kesabaran dalam diri Anda. Anda dapat menemukan bahwa kesabaran dapat mengurangi penderitaan, tidak peduli seberapa sulitnya. Atau mungkin, kesabaran juga dapat mendatangkan kebahagiaan untuk Anda.
Banyak orang menganggap bahwa spiritualitas dalam jiwa dapat mengembangkan kesabaran. Seperti tempat-tempat atau peristiwa keagamaan yang mengisyaratkan untuk selalu bersikap sabar kepada umatnya. Dan dari situlah berkembang kepercayaan bahwa dengan mengembangkan spiritualitas dalam jiwa dapat mengembangkan sifat kesabaran dalam hati. Dengan kesabaran, Anda dapat melepaskan sesuatu hal yang mungkin belum bisa dimiliki atau diubah, dan membuat Anda merasa tenang ketika menunggu saat itu tiba. Jika Anda bukan orang yang terlalu religius, maka Anda dapat melakukan doa dan meditasi, walaupun Anda mungkin berbicara dengan diri sendiri. Namun, semua aktivitas tersebut mampu mengeluarkan Anda dari hal-hal buruk.
Menjadi orang yang sabar adalah bentuk respect kepada orang lain. Tidak ada manusia yang sempurna, dan jika Anda ingin menjadi orang tua, bos, rekan kerja, atau tema yang baik, maka sangatlah penting untuk menjadi orang yang lebih sabar. Tidak perlu melebih-lebihkan sesuatu yang kecil dan mungkin lebih santai.
Mengembangkan kesabaran tidaklah mudah, namun Anda dapat melakukanya. Dengan bersabar dapat mengurangi level stress, menambah umur panjang dan kebahagiaan Anda. Jika Anda mulai tidak sabar, maka ingatlah akan efek positif dari kesabaran, dan membuat semuanya lebih baik.
Anda dapat membuat praktek harian untuk mengamati banyak hal, tanpa membuat penilaian atau membentuk opini Anda. Anda dapat mencoba menjadi pengamat pasif dan mengetahui semua hal tanpa menganggu aktivitas Anda. Ingatlah setiap menit dimana Anda merasa marah, maka Anda akan kehilangan 60 detik untuk kebahagiaan.
Satu hal untuk menghilangkan stress dari akibat tidak sabaran, adalah menulisnya dalam sebuah buku. Terdapat studi yang menunjukkan bahwa seseorang yang menulis segala emosinya ke dalam buku, dapat menajdi orang yang lebih tenang dan mampu belajar mengendalikan dirinya.
Sekali Anda dapat mengubah kebiasaan di atas, maka Anda dapat menemukan kesabaran dalam diri Anda. Anda dapat menemukan bahwa kesabaran dapat mengurangi penderitaan, tidak peduli seberapa sulitnya. Atau mungkin, kesabaran juga dapat mendatangkan kebahagiaan untuk Anda.
Banyak orang menganggap bahwa spiritualitas dalam jiwa dapat mengembangkan kesabaran. Seperti tempat-tempat atau peristiwa keagamaan yang mengisyaratkan untuk selalu bersikap sabar kepada umatnya. Dan dari situlah berkembang kepercayaan bahwa dengan mengembangkan spiritualitas dalam jiwa dapat mengembangkan sifat kesabaran dalam hati. Dengan kesabaran, Anda dapat melepaskan sesuatu hal yang mungkin belum bisa dimiliki atau diubah, dan membuat Anda merasa tenang ketika menunggu saat itu tiba. Jika Anda bukan orang yang terlalu religius, maka Anda dapat melakukan doa dan meditasi, walaupun Anda mungkin berbicara dengan diri sendiri. Namun, semua aktivitas tersebut mampu mengeluarkan Anda dari hal-hal buruk.
Menjadi orang yang sabar adalah bentuk respect kepada orang lain. Tidak ada manusia yang sempurna, dan jika Anda ingin menjadi orang tua, bos, rekan kerja, atau tema yang baik, maka sangatlah penting untuk menjadi orang yang lebih sabar. Tidak perlu melebih-lebihkan sesuatu yang kecil dan mungkin lebih santai.
Mengembangkan kesabaran tidaklah mudah, namun Anda dapat melakukanya. Dengan bersabar dapat mengurangi level stress, menambah umur panjang dan kebahagiaan Anda. Jika Anda mulai tidak sabar, maka ingatlah akan efek positif dari kesabaran, dan membuat semuanya lebih baik.
Anda dapat membuat praktek harian untuk mengamati banyak hal, tanpa membuat penilaian atau membentuk opini Anda. Anda dapat mencoba menjadi pengamat pasif dan mengetahui semua hal tanpa menganggu aktivitas Anda. Ingatlah setiap menit dimana Anda merasa marah, maka Anda akan kehilangan 60 detik untuk kebahagiaan.
Satu hal untuk menghilangkan stress dari akibat tidak sabaran, adalah menulisnya dalam sebuah buku. Terdapat studi yang menunjukkan bahwa seseorang yang menulis segala emosinya ke dalam buku, dapat menajdi orang yang lebih tenang dan mampu belajar mengendalikan dirinya.
cara memperbaiki VGA dan RAM
Pada vga ada komponen yang namanya chip(itu bisa NVIDIA atau ATI),
masalah yang timbul pada kerusakan chip dikarenakan adanya
kotoran-kotoran atau debu yang masuk melalui sirkulasi kipas pada
casing, yang bisa menimbulkan panas pada board vga maupun chip vga.
Adanya panas pada vga akan mengakibatkan kerusakan pada board vga maupun
kerusakan pada chip vga. Jika tidak dibersihkan maka lama-kelaman
komponen pada vga akan rusak atau mati yang ditimbulkan akibat panas dan
mungkin akan terjadi bintik warna-warni pada layar monitor(atau sering
disebut dengan sebutan artifact). Untuk itu rajin-rajinlah anda merawat
seluruh hardware didalam PC. Jika terjadi kerusakan pada vga(mungkin
artifact atau lambat), segera dibersihkan dangan sebuah alat semprot
yang berupa cairan kimia yang dikhususkan untuk memperbaiki PCB(bukan
cuman PCB aja lho, utk chip apapun jg bisa) nama cairan semprot itu
SAVER(beli aja di mall komputer atau toko elektronik). Cara pakainya:
semprotkan keseluruh komponen yang ada pada vga, tunggu sampai kering
setelah kering semprotkan lagi, dan tunggu lagi sampai keringg… setelah
kering coba deh dicolokin ke motherboard…Perhatian sebelum dipasang
harap berdoa dulu yaa… Memory RAM, hampir sama dengan yang diatas, kalo
si VGA permasalahannya ada pada chip dan lambat(lambat dikarenakan
akibat panas atau pin-pin vga dan memory kotor), sedangkan RAM pada IC
dan pin(taw kan itutuh yang berwarna kuning)… utk memperbaikinya lakukan
seperti cara diatas. trus untuk pin, jika dikaki pin tersebut kotor
bersihkan dengan memakai penghapus pensil, gosok pelan2 sampai bersih
tanpa kuman lagi(jangan terlalu keras yaa… sangat berbahaya). setelah
bersih pada masing2 pin tsb, harap menyemprotkan SAVER pada pin tsb agar
tidak terjadi karatan pada pin tsb.
Tips ini hanya berlaku pada vga dan memory yang lg sekarat, jika vga dan memory sudah mati tips ini tidak akan berfungsi.
Tips ini hanya berlaku pada vga dan memory yang lg sekarat, jika vga dan memory sudah mati tips ini tidak akan berfungsi.
Kelebihan dan Kekurangan radio Nano station
Nano Station2 adalah radio wifi yang fenomenal, saat ini banyak digemari di seluruh dunia, dengan firmware Air OS-nya telah merajai penjualan access point di berbagai tempat. Hal yang disukai adalah perangkat tersebut telah terintegrasi dengan antena panel 10dBi, menjadikannya mudah dipasang dan tidak perlu repot lagi memasangkan lagi dengan antena tambahan. Apalagi Nano Station2 telah dilengkapi pula dengan POE, sehingga menjadikannya perangkat tersebut bisa dipasang di kondisi outdoor. TX Power dari Nano Station2 ini juga cukup besar yakni 400mw, bisa menjangkau jarak jauh hingga lebih dari 5 Km dalam kondisi normal tanpa perlu menggunakan antena tambahan lagi, namun ketika kita ingin mencapai jangkauan lebih jauh lagi, perangkat ini menyediakan konektor SMA Male agar bisa dihubungkan dengan antena tambahan atau antena external agar bisa menjangkau jarak lebih jauh lagi.Disamping itu ada beberapa fitur istimewa dari Nano Station2 yang jarang dimiliki oleh perangkat merk lain, yakni Align Antenna, Traceroute, Banwidth Test, Channel Spectrum Width, dan Channel Shifting. Dimana kedua fitur tearkhir dibutuhkan dalam menangani kompleksitas jaringan wifi yang sudah jenuh. Pengalaman kami juga menunjukkan bahwa radio ini juga memiliki sensitifitas yang cukup bagus yang jarang dimiliki oleh radio wifi merk lainnya, diakui cukup stabil pula. Disamping kelebihan-kelebihan yang diungkap diatas, Nano Station2 juga memiliki kekurangan, yakni ketika menggunakan antena tambahan external, dia memiliki lost dBi yang cukup besar, ada rekan yang mengukur mengatakan kehilangan bisa mencapai 6dBi. Jadi ketika menggunakan tambahan antena, dia tidak bisa jauh lebih melejit lagi jangkauannya.Kemudian hal yang perlu disayangkan lagi adalah Voltase dari adaptornya yang relatif kecil, yakni “hanya” 12 Volt, padahal Nano Station2 sudah berkehendak kuat menjadikannya sebagai perangkat outdoor, yang seyogyanya dia harus memiliki adaptor dengan tegangan yang lebih besar, misal 24 Volt agar bisa lebih stabil lagi. Kelihatannya ini adalah masalah hardware yang harus diperhatikan oleh Ubiquity selaku pabriknya.Kekurangan non hardware adalah masalah After Sales Service, dimana klaim garansi dari Vendor di Indonesia terkenal lama prosesnya, bahkan bisa mencapai berbulan-bulan. Berbagai kekurangan diatas harus menjadi Pekerjaan Rumah yang harus dibenahi antara pabrikan dan Distibutor.
Setting radio wireless nano station
Ini adalah ilmu yang saya dapat waktu saya PKL yaitu cara
setting Radio Wireless Nano Station. Berikut ini adalah pengenalan
tentang NANO STATION.
Nano Station merupakan salah satu produk Ubiquiti yang saat ini merupakan produk wireless paling populer di Indonesia. Nano Station memiliki kelebihan yaitu elain form factornya yang cute juga dikenal efisien dikarenakan sudah terintegrated dengan antena dual polarity 10 dBi, so ga usah beli antena tambahan. Nano Station juga punya power yang besar sekitar 26db atau 400 mw sehingga daya jelajahnya bisa kiloan meter.
Berikut ini adalah langkah untuk melakukan konfigurasi Nano Setting :
Masukkan ip default NS2 yaitu 192.168.1.20 pada address bar browser kesayangan anda. Lalu akan muncul dialog box untuk login ke NS2 seperti dibawah ini.
Setelah itu, masukkan username dan password default yang diberikan pada NS2 yaitu username: ubnt dan password: ubnt. Setelah itu akan muncul tampilan seperti dibawah ini.
Setelah itu klik button Change yang ada pada halaman paling bawah. Dan akan muncul pertanyaan untuk memastikan apakah anda akan mempergunakan setingan tersebut. Kemudian klik Apply.
Kemudian akan muncul dialog box Apply seperti dibawah ini.
Setelah itu masuklah ke tab Main untuk melihat konfigurasi yang telah anda setting tadi. Seperti gambar dibawah ini.
Dan akan muncul pertanyaan untuk memastikan apakah anda akan mempergunakan setingan tersebut. Kemudian klik Apply.
Kemudian akan muncul dialog box Apply seperti gambar 10 dibawah ini.
Untuk selanjutnya kita beralih pada laptop/pc anda. Gantilah ip Wireless anda pada Network Connection dan klik kanan Wireless Network Connection pilih properties, kemudian pilih Internet Protocol (TCP/IP), klik properties. Gantilah ip anda dengan ip yang sekelas dengan ip NS2 tadi. Disini saya akan mengisinya dengan ip 10.10.11.249.
Setelah
anda seting ip laptop/pc anda, kemudian cabut kabel utp pada port
Ethernet laptop/pc anda dan pasangkan pada port hub/switch. Kemudian
cobalah anda ping ke IP NS2 dan ke IP Gateway yang tadi telah kita
berikan melalui command promt laptop/pc.
Apabila telah berhasil mendapat dari replay dari masing-masing ip berarti anda telah berhasil menseting NS2 sebagai Station dengan Network mode Bridging. Dan akan terkoneksi dengan internet. Terima Kasih.
Nano Station merupakan salah satu produk Ubiquiti yang saat ini merupakan produk wireless paling populer di Indonesia. Nano Station memiliki kelebihan yaitu elain form factornya yang cute juga dikenal efisien dikarenakan sudah terintegrated dengan antena dual polarity 10 dBi, so ga usah beli antena tambahan. Nano Station juga punya power yang besar sekitar 26db atau 400 mw sehingga daya jelajahnya bisa kiloan meter.
Berikut ini adalah langkah untuk melakukan konfigurasi Nano Setting :
Masukkan ip default NS2 yaitu 192.168.1.20 pada address bar browser kesayangan anda. Lalu akan muncul dialog box untuk login ke NS2 seperti dibawah ini.
Setelah itu, masukkan username dan password default yang diberikan pada NS2 yaitu username: ubnt dan password: ubnt. Setelah itu akan muncul tampilan seperti dibawah ini.
Kemudian masuklah pada tab Link Setup yang berada pada paling atas
halaman. Pada Wireless Mode biasanya sudah terseting default Station
oleh NS2, jadi biarkan saja. Apabila tidak terseting Station ganti
dengan mengklik tanda panah kebawah pada Wireless Mode dan pilih
Station. Maka tampilan yang ada akan berubah.Setelah itu kita klik
button Select pada ESSID, maka akan muncul dialog box yang berisi
access point lain yang terdekat dan untuk menentukan station yang
sedang kita seting untuk terhubung ke salah-satu dari access point yang
terdaftar pada list dialog box tersebut. Disini saya akan memilih
NALE.BIZ
Kemudian pada Country Code bisa anda ganti dengan nama Negara tempat
anda tinggal. Disini saya akan mengisinya dengan Indonesia, Republic
of.
Setelah itu klik button Change yang ada pada halaman paling bawah. Dan akan muncul pertanyaan untuk memastikan apakah anda akan mempergunakan setingan tersebut. Kemudian klik Apply.
Kemudian akan muncul dialog box Apply seperti dibawah ini.

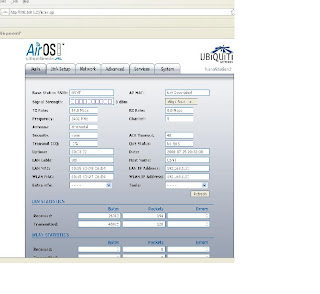

Setelah itu masuklah ke tab Main untuk melihat konfigurasi yang telah anda setting tadi. Seperti gambar dibawah ini.
Signal Strength menyatakan kekuatan sinyal yang diterima oleh NS2 kita terhadap NALE.BIZ
atau access point yang anda pilih tadi. Untuk berikutnya kita akan menseting ip NS2 kita pada tab Network. Klik tab Network pada halaman atas. Network mode akan terseting otomatis pada Bridge, maka biarkan saja karena kita memang akan menseting NS2 kita dengan metode network Bridging. Kemudian pada Network Setting terdapat Bridge IP Address yang telah terseting otomatis pada Statis. Kemudian masukkan IP Address yang sekelas dengan IP Gateway yang telah anda dapatkan dari ISP (Internet Service Provider) anda. Kemudian masukkan Netmask yang sesuai kebutuhan anda. Dan masukkan IP Gateway, DNS Primary dan Secondary yang diberikan oleh ISP anda. Disini saya akan memasukkan IP Address NS2 10.10.11.241, Netmask 255.255.255.0, Gateway 10.10.11.242, DNS Primary 203.89.18.1 dan Secondary 203.89.18.2. seperti gambar 8 dibawah ini. Dan setelah itu klik button Change pada halaman bawah.
atau access point yang anda pilih tadi. Untuk berikutnya kita akan menseting ip NS2 kita pada tab Network. Klik tab Network pada halaman atas. Network mode akan terseting otomatis pada Bridge, maka biarkan saja karena kita memang akan menseting NS2 kita dengan metode network Bridging. Kemudian pada Network Setting terdapat Bridge IP Address yang telah terseting otomatis pada Statis. Kemudian masukkan IP Address yang sekelas dengan IP Gateway yang telah anda dapatkan dari ISP (Internet Service Provider) anda. Kemudian masukkan Netmask yang sesuai kebutuhan anda. Dan masukkan IP Gateway, DNS Primary dan Secondary yang diberikan oleh ISP anda. Disini saya akan memasukkan IP Address NS2 10.10.11.241, Netmask 255.255.255.0, Gateway 10.10.11.242, DNS Primary 203.89.18.1 dan Secondary 203.89.18.2. seperti gambar 8 dibawah ini. Dan setelah itu klik button Change pada halaman bawah.
Dan akan muncul pertanyaan untuk memastikan apakah anda akan mempergunakan setingan tersebut. Kemudian klik Apply.
Kemudian akan muncul dialog box Apply seperti gambar 10 dibawah ini.
Untuk selanjutnya kita beralih pada laptop/pc anda. Gantilah ip Wireless anda pada Network Connection dan klik kanan Wireless Network Connection pilih properties, kemudian pilih Internet Protocol (TCP/IP), klik properties. Gantilah ip anda dengan ip yang sekelas dengan ip NS2 tadi. Disini saya akan mengisinya dengan ip 10.10.11.249.
Setelah
anda seting ip laptop/pc anda, kemudian cabut kabel utp pada port
Ethernet laptop/pc anda dan pasangkan pada port hub/switch. Kemudian
cobalah anda ping ke IP NS2 dan ke IP Gateway yang tadi telah kita
berikan melalui command promt laptop/pc.
Apabila telah berhasil mendapat dari replay dari masing-masing ip berarti anda telah berhasil menseting NS2 sebagai Station dengan Network mode Bridging. Dan akan terkoneksi dengan internet. Terima Kasih.
Beda Laptop dan Notebook
Apa sih beda antara laptop dan notebook? Ini
adalah pertanyaan kecil yang sering dilontarkan dan membuat bingung.
Laptop atau notebook sendiri sebenarnya adalah varian dari Portable PC
untuk menyebut komputer yang dapat dibawa-bawa, seperti juga varian
lain, pocket PC.
Laptop sendiri gabungan dari dua kata, Lap yang berarti pangkuan dan Top yang artinya diatas. Jadi saat pertama dibuat laptop memang ditujukan untuk penggunaan bergerak dan dapat dipangku. Berlawan dengan istilah desktop untuk penamaan PC yang selalu digunakan diatas meja.
Secara teknis saat ini Laptop dan notebook tidak memiliki perbedaan yang mendasar. Tapi menurut Amit Agarwal, laptop adalah komputer portabel yang ‘pas’ saat ditaruh diatas pangkuan. Sementara Notebook adalah komputer jinjing yang secara keseluruhan lebih langsing dari laptop. Sementara yang lain berpendapat terdapat perbedaan yang cukup besar antara keduanya.
Sebenarnya laptop atau notebook cuma sebuah penyebutan istilah belaka. Di Amerika istilah laptop lebih dikenal dari notebook. Juga penyebutan laptop lebih familiar ditelinga orang Indonesia, contohnya “Kembali ke Laptop” atau “Laptop si Unyil”
.
Hanya saja seiring dengan waktu istilah laptop memang dirasa kurang pas karena saat ini penggunaannya lebih banyak diatas meja. Istilah notebook yang berarti buku yang dapat dilipat dirasa lebih ‘gagah’ dan lebih kena untuk dipopulerkan. Apalagi dengan munculnya beberapa kasus meledaknya notebook akibat cacat baterai atau suhu panas berlebih, sebuah resiko yang sulit dibayangkan jika laptop dipangku, membuat penggunaan istilah laptop jadi kurang sreg.
Meski demikian masih ada beberapa produsen besar pembuat produk ini tetap menggunakan istilah laptop. Toshiba di dalam situs resminya menyebut seluruh tipe produksi PC Portable dengan kata Laptop, silahkan lihat disini. Sementara Acer menamakannya dengan Notebook, cek disini, demikian juga dengan Fujitsu yang mengelompokkan produk Lifebook-nya dengan Notebook. Setali tiga uang juga ditunjukkan Lenovo, produsen terbesar ke-4 asal China. Sementara Dell, perusahaan asal Texas, dengan lugas mengatakan sama aja tuh laptop maupun notebook.
Perbedaan besar itu menurut saya adalah, dengan dana yang luar biasa untuk membeli laptop, kita cuma dapat setengahnya yang didapat dari komputer desktop. Atau dengan kata lain jika tidak benar-benar butuh dan mobile, PC Desktop jauh lebih powerfull sebagai dipilihan. CMIIW.
Laptop sendiri gabungan dari dua kata, Lap yang berarti pangkuan dan Top yang artinya diatas. Jadi saat pertama dibuat laptop memang ditujukan untuk penggunaan bergerak dan dapat dipangku. Berlawan dengan istilah desktop untuk penamaan PC yang selalu digunakan diatas meja.
Secara teknis saat ini Laptop dan notebook tidak memiliki perbedaan yang mendasar. Tapi menurut Amit Agarwal, laptop adalah komputer portabel yang ‘pas’ saat ditaruh diatas pangkuan. Sementara Notebook adalah komputer jinjing yang secara keseluruhan lebih langsing dari laptop. Sementara yang lain berpendapat terdapat perbedaan yang cukup besar antara keduanya.
Sebenarnya laptop atau notebook cuma sebuah penyebutan istilah belaka. Di Amerika istilah laptop lebih dikenal dari notebook. Juga penyebutan laptop lebih familiar ditelinga orang Indonesia, contohnya “Kembali ke Laptop” atau “Laptop si Unyil”
.Hanya saja seiring dengan waktu istilah laptop memang dirasa kurang pas karena saat ini penggunaannya lebih banyak diatas meja. Istilah notebook yang berarti buku yang dapat dilipat dirasa lebih ‘gagah’ dan lebih kena untuk dipopulerkan. Apalagi dengan munculnya beberapa kasus meledaknya notebook akibat cacat baterai atau suhu panas berlebih, sebuah resiko yang sulit dibayangkan jika laptop dipangku, membuat penggunaan istilah laptop jadi kurang sreg.
Meski demikian masih ada beberapa produsen besar pembuat produk ini tetap menggunakan istilah laptop. Toshiba di dalam situs resminya menyebut seluruh tipe produksi PC Portable dengan kata Laptop, silahkan lihat disini. Sementara Acer menamakannya dengan Notebook, cek disini, demikian juga dengan Fujitsu yang mengelompokkan produk Lifebook-nya dengan Notebook. Setali tiga uang juga ditunjukkan Lenovo, produsen terbesar ke-4 asal China. Sementara Dell, perusahaan asal Texas, dengan lugas mengatakan sama aja tuh laptop maupun notebook.
Perbedaan besar itu menurut saya adalah, dengan dana yang luar biasa untuk membeli laptop, kita cuma dapat setengahnya yang didapat dari komputer desktop. Atau dengan kata lain jika tidak benar-benar butuh dan mobile, PC Desktop jauh lebih powerfull sebagai dipilihan. CMIIW.
Memperbaiki RAM yang rusak atau mati
April 28, 2010 pada 6:01 am (tips & trik)
Kali ini saya akan berbagi tips dan pengalaman saya tentang
menangani memory PC (SDRAM,DDRAM) yang sudah anda anggap mati (asal
tidak mengalami kerusakan fisik yang parah ,misalnya terbakar atau
hancur/patah), karena biasanya menurut yang saya lihat bila memory
sudah di nyatakan mati oleh pemilik PC atau oleh teknisi komputer maka
biasanya langsung saja di ganti dengan membeli memory yang baru, padahal
masih ada kemungkinan memory tersebut di bikin hidup atau berfungsi
lagi.
Berikut ini saya punya tips untuk menangani memory yang sudah di anggap mati tersebut berdasarkan pengalaman selama menggeluti dunia hardware , dengan akurasi dia atas 70 %, jadi misalnya anda memiliki 10 keping memory mati maka ada kemungkinan 7 keping masih bisa di selamatkan…cukup lumayan kan.? kita bisa menghemat uang beberapa ratus ribu utntuk perkepingnya.
Ok, langsung saja siapkan memory mati tersebut ,dan peralatan yang di perlukan adalah Avometer.
1. Bersihkan memory tersebut dengan cara menggosok pin-pin memory tersebut dengan kain dengan tujuan membersihkan, boleh juga di beri Tiner sedikit supaya lebih bersih dari debu, dan gesekan dengan kain tersebut juga akan memancing ion-ion pada pin memory menjadi tersimulasi agar konduktornya lebih aktif.
2. Arahkan skala Avometer pada Ohm (skala untuk mengukur hambatan), bebas boleh pada posisi 1K, 10K, 100K…
3. Ambil jarum negative (-) Avometer (kabel warna hitam) lalu tempelkan pada salah satu pin/kaki memory, dan jarum positive (kabel warna merah) gesekan pada pada kumpulan kaki-kaki IC/chipset memory ,bila memory memiliki 8 buah IC misalnya maka gesekan jarum (+) tersebut ke kaki-kaki 8 IC tersebut.
4. Selesai….silahkan coba pasang memory tersebut pada slotnya di Mainboard….!
Note:
Proses ini adalah memanfaatkan aliran arus listrik dari batere Avometer yang di alirkan ke dalam sirkuit-sirkuit IC/Chipset memory . Cara kerja proses ini adalah seperti halnya proses Clear CMOS pada Mainboard apabila Mainboard mengalami crash dan tidak mau hidup, yaitu terjadinya gangguan atau penyumbatan pada perjalanan arus listrik sehingga arus yang di
perlukan untuk untuk pengaktifan suatu system tidak terpenuhi….atau seperti ilustrasi orang yang pingsan atau koma lalu kita coba bangunkan dengan cara di pancing syaraf-syarafnya untuk aktif dan sadar dengan cara di siram air, di setrum..dsb.
Berikut ini saya punya tips untuk menangani memory yang sudah di anggap mati tersebut berdasarkan pengalaman selama menggeluti dunia hardware , dengan akurasi dia atas 70 %, jadi misalnya anda memiliki 10 keping memory mati maka ada kemungkinan 7 keping masih bisa di selamatkan…cukup lumayan kan.? kita bisa menghemat uang beberapa ratus ribu utntuk perkepingnya.
Ok, langsung saja siapkan memory mati tersebut ,dan peralatan yang di perlukan adalah Avometer.
1. Bersihkan memory tersebut dengan cara menggosok pin-pin memory tersebut dengan kain dengan tujuan membersihkan, boleh juga di beri Tiner sedikit supaya lebih bersih dari debu, dan gesekan dengan kain tersebut juga akan memancing ion-ion pada pin memory menjadi tersimulasi agar konduktornya lebih aktif.
2. Arahkan skala Avometer pada Ohm (skala untuk mengukur hambatan), bebas boleh pada posisi 1K, 10K, 100K…
3. Ambil jarum negative (-) Avometer (kabel warna hitam) lalu tempelkan pada salah satu pin/kaki memory, dan jarum positive (kabel warna merah) gesekan pada pada kumpulan kaki-kaki IC/chipset memory ,bila memory memiliki 8 buah IC misalnya maka gesekan jarum (+) tersebut ke kaki-kaki 8 IC tersebut.
4. Selesai….silahkan coba pasang memory tersebut pada slotnya di Mainboard….!
Note:
Proses ini adalah memanfaatkan aliran arus listrik dari batere Avometer yang di alirkan ke dalam sirkuit-sirkuit IC/Chipset memory . Cara kerja proses ini adalah seperti halnya proses Clear CMOS pada Mainboard apabila Mainboard mengalami crash dan tidak mau hidup, yaitu terjadinya gangguan atau penyumbatan pada perjalanan arus listrik sehingga arus yang di
perlukan untuk untuk pengaktifan suatu system tidak terpenuhi….atau seperti ilustrasi orang yang pingsan atau koma lalu kita coba bangunkan dengan cara di pancing syaraf-syarafnya untuk aktif dan sadar dengan cara di siram air, di setrum..dsb.
Membuat Hotspot Menggunakan Belkin F5D7231-4 AP
April 10, 2010 pada 12:41 am (tips & trik)
Bagi rekans yang ingin membuat Wi-Fi Hostpot Internet Cafe dan
ingin menambah pengetahuan, ini saya akan membagi-bagi pengalaman saya
tentang bagaimana cara membuatnya mudah-mudahan dapat beguna bagi rekans
sekalian, dan lumayan juga bisa untuk di jual.
Beberapa waktu yang lalu saya mencoba membuat Wi-Fi Hotspot mengikuti tutorial http://www.hendra-k.net/how-to-setup-a-wi-fi-hotspot.html. Pada tutorial tersebut menyebutkan untuk memakai Access Point dari Linsys WRT54G, namun pada saat itu saya mencoba dengan menggunakan dengan Belkin F5D7231-4 AP.
Berikut saya akan mencoba menjelaskan bagaimana cara membuat Wi-Fi Hotspot terserbut :
Maka dengan berakhir nya point terakhir maka selesai jugalah pekerjaan kita
Beberapa waktu yang lalu saya mencoba membuat Wi-Fi Hotspot mengikuti tutorial http://www.hendra-k.net/how-to-setup-a-wi-fi-hotspot.html. Pada tutorial tersebut menyebutkan untuk memakai Access Point dari Linsys WRT54G, namun pada saat itu saya mencoba dengan menggunakan dengan Belkin F5D7231-4 AP.
Berikut saya akan mencoba menjelaskan bagaimana cara membuat Wi-Fi Hotspot terserbut :
- Yang dibutuhkan :
- Hotspot Access Point device //dalam hal ini saya menggunakan Belkin F5D7231-4 AP.
- Sebuah komputer yang akan di jadikan sebagai radius server.
- OS Linux //Saya menggunakan FC4 (Fedora Core 4)
- Mysql //untuk Authentic melalui database, utk authentic nya bisa dengan beberapa cara seperti : unix user, smb user, file user
- Apache dengan perl support //utk membuat user authentic melalui web-based, serta utk membuat login authentic via web-based di cgi-bin/hotspotlogin.cgi
- Chillispot //sistem kerja software ini adalah apabila user belum mendapatkan auth dari server maka ia akan ter-redirect ke halaman login
- Freeradius //ini berfungsi sebagai pemberi authentifikasi kepada user
- PhpMyPrepaid //bila anda menggukan authentic melalui database Mysql, bisa juga sebagai pembuat user prepaid utk billing nya
- Rokok //bisa Djarum Super bisa juga Marlboro
- Kopi //biar kuat begadang nya.. ehh tapi saya tidak suka kopi deng.. mendingan susu putih ajah, gak usah pake gula, biar segerrrrrrr
- Cara Install :
- Untuk OS tergantung dari distro apa yang anda pakai, kali ini saya memakai distro keluaran dari Redhat yaitu Fedora Core 4. Saya hanya akan menjelaskan cara meng-install-nya dengan cara Distro Fedora Core 4, dan utk yang lain itu tergantung distro apa yang anda pilih.
- Download dulu mysql-nya; rpm -ivh mysql-4.1.11-2.i386.rpm
- Download dan install Apache
- Download chillispot; lalu install rpm -ivh chillispot-1.0.i386.rpm
- Download Freeradius; lalu istall rpm -ivh freeradius-1.0.2-2.i386.rpm
- Setelah kita mengintsall Apache dan Mysql lalu kita dapat men-download; extract ke /var/www; lalu edit configurasi
- Sambil menginstall semua mari kita ambil rokok kita lalu nyalakan.
- Jangan lupa untuk menyeduh kopi atau susunya.
- Configurasi :
- Saya mengeset Wi-Fi Hostpot hanya sebagai Access Point //jadi untuk konfigurasi nya semua dari server.
- Install OS nya seperti kebutuhan anda //dalam hal ini saya memakai server yang telah tersedia yaitu saya memakai server gateway FC4, dan dalam server itu sudah terdapat httpd (apache) dan mysql yang sudah jalan sebelumnya. Karena kita membutuhkan dalam pembuatan radius server yang authentic user-nya malalui Mysql. Jadi selain Mysql dibutuhkan yaitu libmysqlclient.
- Setelah kita menginstall chillispot maka kita akan mencoba untuk konfigurasi nya :
- pertama kita harus mematikan service dhcpd yang ada di server kita, biarkan chillispot yang menangani dhcp.
- # pico /etc/chilli.conf
- konfigurasikanlah sesuai kebutuhan anda.
- disini ada beberapa point penting dalam konfigurasinya, yaitu:
- radiussecret //ini dibutuhkan untuk komunikasi antara radius server dan chillispot
- uamserver //copy /usr/share/doc/chillispot-1.0/hotspotlogin.cgi ke /var/www/cgi-bin, jadi nanti utk URL redirect nya akan menjadi https://192.168.0.254/cgi-bin/hotspotlogin.cgi, ingat harus dalam secure line ssl.
- konfigurasi radius :
- setelah install Freeradius lalu masuklah ke direktori radius konfigurasi berada, bila anda menggunakan FC4 dan memakai RPM dalam menginstallnya maka anda masuk ke direktori /etc/raddb/ dan apabila anda menginstall dengan cara meng-compile sendiri secara default direktori nya ada di /usr/local/etc/raddb/ atau terserah dimana –prefix=PREFIX anda diletakan.
- # pico client.conf :client 192.168.0.254 {
secret = //ini untuk membuat komunikasi dalam chillispot dan radius (seperti pada point C.3.d)
shortname = localhost
nastype = other
} - # pico sql.conf //ini digunakan karena kita akan menggunakan mysql sebagai database user authentic
ada beberapa point penting yaituriver = “rlm_sql_mysql” //driver/lib yang digunakan apabila kita menggunakan Mysql, ada beberapa tipe driver disini yaitu : rlm_sql_mysql, rlm_sql_postgresql,rlm_sql_iodbc, rlm_sql_oracle, rlm_sql_unixodbc, rlm_sql_freetds
server = “localhost” //server mysql berada.
login = “root” //login access ke mysql dan memiliki GRANT ke database radius
password = “blablabla” //password dari database-user yang memiliki GRANT ke database radius
radius_db = “radius”//database-name dimana user radius berada - # pico radius.confsearch “${confdir}/sql.conf” lalu tambahkan dengan :
sqlcounter noresetcounter {
counter-name = Max-All-Session-Time
check-name = Max-All-Session
sqlmod-inst = sql
key = User-Name
reset = never
query = “SELECT SUM(AcctSessionTime) FROM radacct WHERE UserName=’%{%k}’”
}untuk authorize ganti dengan :
authorize {
preprocess
chap
mschap
suffix
sql
noresetcounter
}dan untuk # Authentication ganti dengan:
authenticate {
Auth-Type PAP {
pap
}
Auth-Type CHAP {
chap
}
Auth-Type MS-CHAP {
mschap
unix
}
- Sekarang kita akan mencoba men-setting konfigurasi di PhpMyPrepaid sebagai user administrator sekaligus bisa sebagai pembuat prepaid card login serta billing nya.
- Extract ke folder apache berada, default ada di /var/www/
- Masuk ke folder phpmyprepaid
- # pico config.inc.php
disini ada beberapa point penting:
$dbName=”radius”; //database yang di pakai
$fpdfdir=”/var/www/phpmyprepaid/fpdf”; //lokasi dari direktori fpdf berada, tanpa “/” (slash)
$radius_server=”192.168.0.254″; //server radius berada
$radius_server_port=”1812″; //port yang dipakai oleh radius server
$radiussecret=””; //huruf rahasia yang dipakai oleh radius server untuk dapat berkomunikasi, seperti yang ada di point no C.3.e - # pico dbconnect.php //edit seperti yang di edit di radius server pada point C.3.e
$my_host = “localhost”;
$my_user = “root”;
$my_pass = “”;
$my_dbase = “radius”; - Jalankan http://192.168.0.254/phpmyprepaid/index.php //maka dia akan secara otomatis akan menginstall sendiri
- Masukan username admin dan password admin setelah semua database terinstall.
Maka dengan berakhir nya point terakhir maka selesai jugalah pekerjaan kita
Mikrotik Hotspot
Maret 21, 2010 pada 4:32 am (iLmOe kOmpUtEr)
Misal 125.126.127.128 IP Publik dari ISP dan lokal 192.168.1.0/24
=> ether1 ke ISP
=> ether2 ke lokal
#Setting IP
[malih@Mikrotik]>ip address add address=125.126.127.128/27 interface=ether1
[malih@Mikrotik]>ip address add address=192.168.1.0/24 interface=ether2
#Setting Gateway (menuju ISP)
[malih@Mikrotik]>ip route add gateway=20.30.40.50
#setting DNS
[malih@Mikrotik]>ip dns set primary-dns=20.30.40.50 allow-remote-requests=yes
[malih@Mikrotik]>ip dns set secondary-dns=21.31.41.51 allow-remote-requests=yes
#NAT (untuk forward lokal ke public)
[malih@Mikrotik]>ip firewall nat add chain=srcnat action=masquerade out-interface=ether1
# Setting DHCP
[malih@Mikrotik]>ip dhcp-server network add address=192.168.1.0/24 gateway=192.168.1.1 dns-server=20.30.40.50,21.31.41.51
#Distribusikan DHCP
[malih@Mikrotik]>ip pool add name=dhcp-pool ranges=192.168.1.100-192.168.1.254
#Tambahkan DHCP server
[malih@Mikrotik]>ip dhcp-server add name=zamrud disabled=no interface=ether2 address-pool=dhcp-pool
#Set Hotspot
[malih@Mikrotik] > ip hotspot setup
hotspot interface: ether2
local address of network: 192.168.1.1/24
masquerade network: yes
address pool of network: 192.168.1.100-192.168.1.254
select certificate: none
ip address of smtp server: 0.0.0.0
dns servers: 20.30.40.50,21.31.41.51
#Dengan Winbox
IP| hotspot
kemudian pada tabulasi servers click setup
hotspot interface: ether2
local address of network: 192.168.1.1/24
masquerade network: yes
address pool of network: 192.168.1.100-192.168.1.254
select certificate: none
ip address of smtp server: 0.0.0.0
dns servers: 20.30.40.50,21.31.41.51
#Create user
click tabulasi users trus click tanda plus…. kemudian isikan sesuai akses yg akan diberikan ke user
hotspot profile akan terbentuk secara default pada saat create hotspot server,edit sesuai kebutuhan
#Edit Login Hotspot
Masuk FTP Hotspot Server dan ubah sesuai keperluan file HTML di folder hotspot
=> ether1 ke ISP
=> ether2 ke lokal
#Setting IP
[malih@Mikrotik]>ip address add address=125.126.127.128/27 interface=ether1
[malih@Mikrotik]>ip address add address=192.168.1.0/24 interface=ether2
#Setting Gateway (menuju ISP)
[malih@Mikrotik]>ip route add gateway=20.30.40.50
#setting DNS
[malih@Mikrotik]>ip dns set primary-dns=20.30.40.50 allow-remote-requests=yes
[malih@Mikrotik]>ip dns set secondary-dns=21.31.41.51 allow-remote-requests=yes
#NAT (untuk forward lokal ke public)
[malih@Mikrotik]>ip firewall nat add chain=srcnat action=masquerade out-interface=ether1
# Setting DHCP
[malih@Mikrotik]>ip dhcp-server network add address=192.168.1.0/24 gateway=192.168.1.1 dns-server=20.30.40.50,21.31.41.51
#Distribusikan DHCP
[malih@Mikrotik]>ip pool add name=dhcp-pool ranges=192.168.1.100-192.168.1.254
#Tambahkan DHCP server
[malih@Mikrotik]>ip dhcp-server add name=zamrud disabled=no interface=ether2 address-pool=dhcp-pool
#Set Hotspot
[malih@Mikrotik] > ip hotspot setup
hotspot interface: ether2
local address of network: 192.168.1.1/24
masquerade network: yes
address pool of network: 192.168.1.100-192.168.1.254
select certificate: none
ip address of smtp server: 0.0.0.0
dns servers: 20.30.40.50,21.31.41.51
#Dengan Winbox
IP| hotspot
kemudian pada tabulasi servers click setup
hotspot interface: ether2
local address of network: 192.168.1.1/24
masquerade network: yes
address pool of network: 192.168.1.100-192.168.1.254
select certificate: none
ip address of smtp server: 0.0.0.0
dns servers: 20.30.40.50,21.31.41.51
#Create user
click tabulasi users trus click tanda plus…. kemudian isikan sesuai akses yg akan diberikan ke user
hotspot profile akan terbentuk secara default pada saat create hotspot server,edit sesuai kebutuhan
#Edit Login Hotspot
Masuk FTP Hotspot Server dan ubah sesuai keperluan file HTML di folder hotspot
Jaringan GPRS
Maret 21, 2010 pada 4:24 am (iLmOe kOmpUtEr)
GPRS (General Packet Radio Services) adalah suatu teknologi yang memungkinkan pengiriman dan penerimaan data lebih cepat jika dibandingkan dengan penggunaan teknologi Circuit Switch Data atau CSD.
Sistem GPRS dapat digunakan untuk transfer data (dalam bentuk paket data) yang berkaitan dengan e-mail, data gambar (MMS), dan penelusuran (browsing) Internet. Layanan GPRS dipasang pada jenis ponsel tipe GSM dan IS-136, walaupun jaringaan GPRS saat ini terpisah dari GSM. Dalam teorinya GPRS menjanjikan kecepatan mulai dari 56 kbps sampai 115 kbps, sehingga memungkinkan akses internet, pengiriman data multimedia ke komputer, notebook dan handheld computer. Namun, dalam implementasinya, hal tersebut sangat tergantung faktor-faktor sebagai berikut:
Sistem GPRS dapat digunakan untuk transfer data (dalam bentuk paket data) yang berkaitan dengan e-mail, data gambar (MMS), dan penelusuran (browsing) Internet. Layanan GPRS dipasang pada jenis ponsel tipe GSM dan IS-136, walaupun jaringaan GPRS saat ini terpisah dari GSM. Dalam teorinya GPRS menjanjikan kecepatan mulai dari 56 kbps sampai 115 kbps, sehingga memungkinkan akses internet, pengiriman data multimedia ke komputer, notebook dan handheld computer. Namun, dalam implementasinya, hal tersebut sangat tergantung faktor-faktor sebagai berikut:
- Konfigurasi dan alokasi time slot pada level BTS.
- Software yang dipergunakan.
- Dukungan fitur dan aplikasi ponsel yang digunakan. Ini menjelaskan mengapa pada saat-saat tertentu dan di lokasi tertentu akses GPRS terasa lambat, bahkan lebih lambat dari akses CSD yang memiliki kecepatan 9,6 kbps.
- GGSN (Gateway GPRS Support Node): gerbang penghubung jaringan GPRS ke jaringan internet. Fungsi dari komponen ini adalah sebagai interface ke PDN (Public Data Network), information routing, network screening, user screening, address mapping.
- SGSN (Serving GPRS Support Node): gerbang penghubung jaringan BSS/BTS ke jaringan GPRS. Komponen ini berfungsi untuk mengantarkan paket data ke MS, update pelanggan ke HLR, registrasi pelanggan baru.
- PCU : komponen di level BSS yang menghubungkan terminal ke jaringan GPRS
No comments:
Post a Comment
